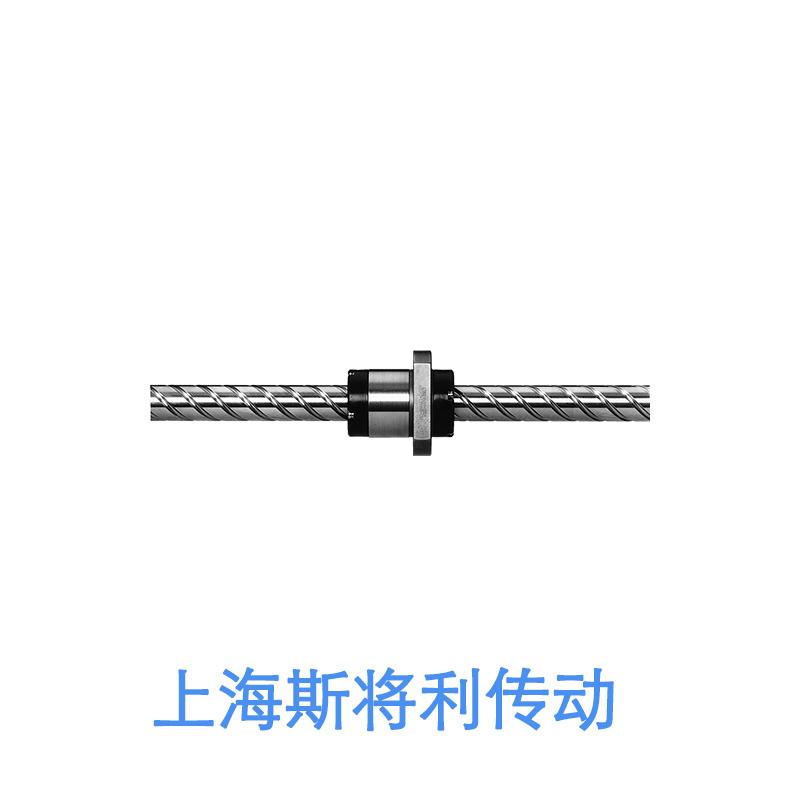

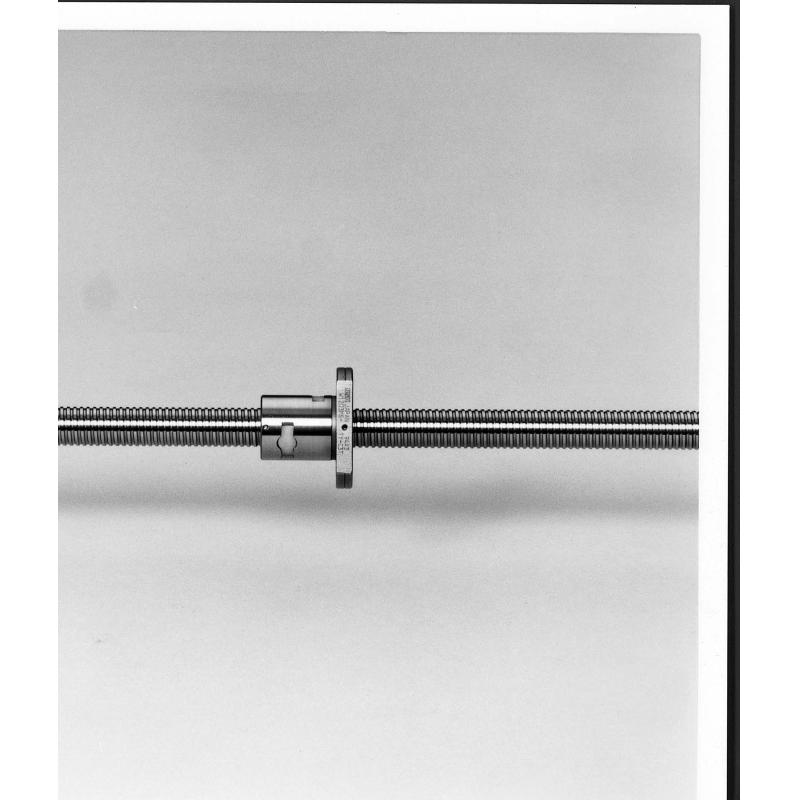

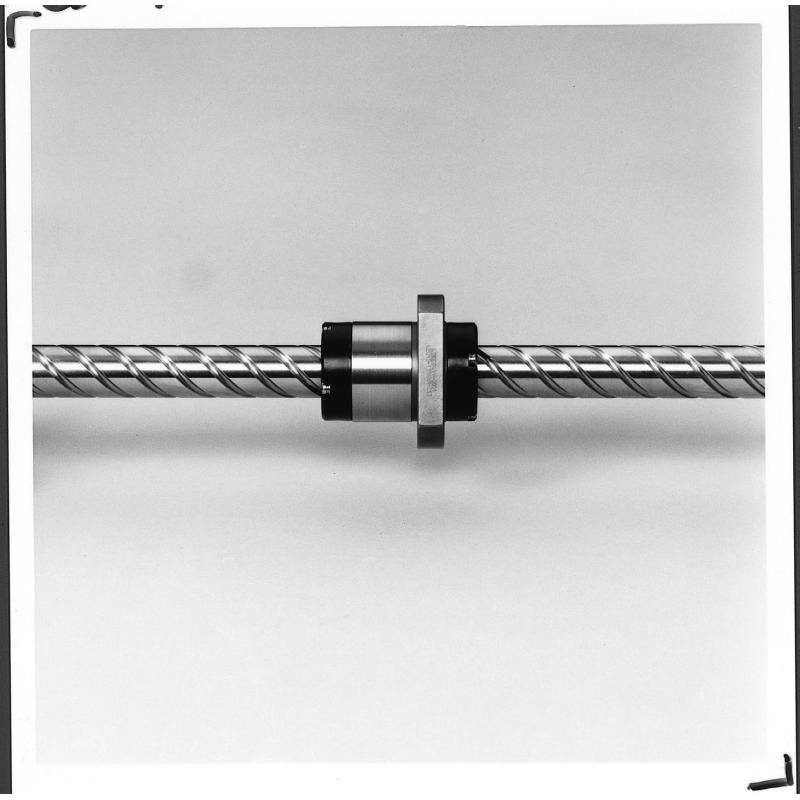

LPFC5050-6-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌: nsk滚珠丝杠做音乐
- 分类: 端盖式滚珠丝杠
- 类型:

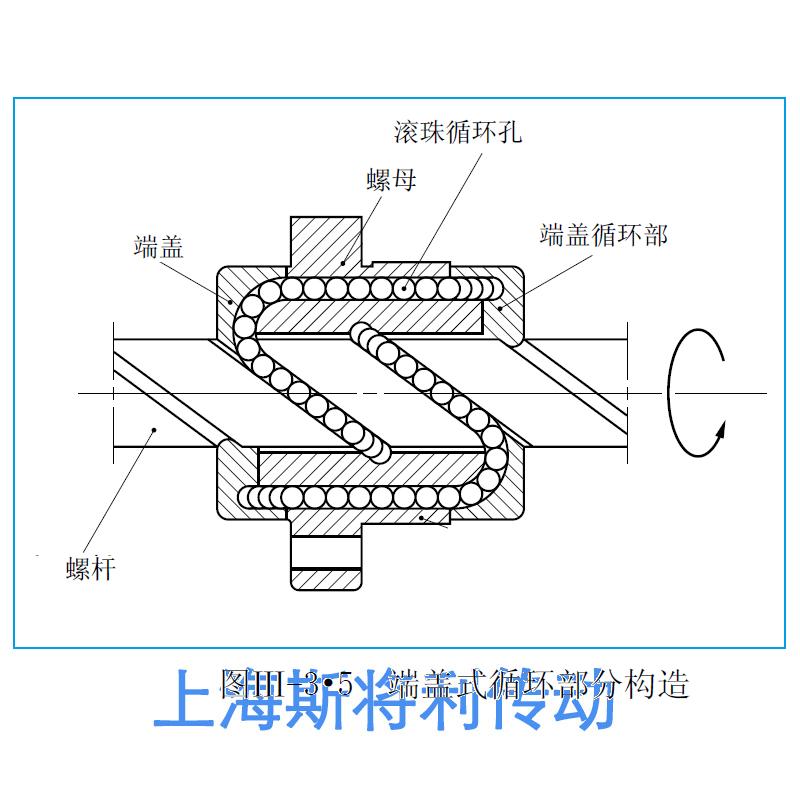

- 属性: LPFC5050-6-UPFC滚珠丝杠，10. 如何选择合适重量的滚珠丝杠福德？,3. 双螺母垫片和滚珠丝杠的结构是怎样的？,8. 如何保养和维护龙门架滚珠丝杠传动？ ,8. 在哪些应用场景下，THK SBN系列滚珠丝杠的使用效果最好？,6. 滚珠丝杠老化会对机器设备产生什么影响？ ,10. 它的价格是多少？,8. p1型号的滚珠丝杠的生产厂家是谁？,3. 为什么选择滚珠丝杠作为升降机构的传动方式？,2. 这种升降机构的工作原理是什么？,5. 清洁滚珠丝杠的步骤是什么？-LPFC5050-6-UPFC滚珠丝杠-提供LPFC5050-6-UPFC滚珠丝杠-选型,LPFC5050-6-UPFC滚珠丝杠-技术咨询LPFC5050-6-UPFC滚珠丝杠-选型NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）-LPFC5050-6-UPFC滚珠丝杠--LPFC5050-6-UPFC滚珠丝杠-10. 这款滚珠丝杠螺母副的安装方法是什么？,10. 拆卸滚珠丝杠的螺母后，如何正确地重新安装螺母？,9. 如何进行平顶山左右旋滚珠丝杠的维护和保养？,8. 滚珠丝杠十字连接适用于哪些行业和领域？,1. 什么是滚珠丝杠减速装置？,10. 固定滚珠丝杠的作用是什么？,8. 扬州pmi滚珠丝杠有哪些优点和缺点？ ,7. 这个支撑座的价格和采购方式是什么？,9. 员工的职业发展路径是怎样的？,4. 该非标滚珠丝杠副的使用寿命是多久？
LPFC5050-6-UPFC滚珠丝杠 产品参数

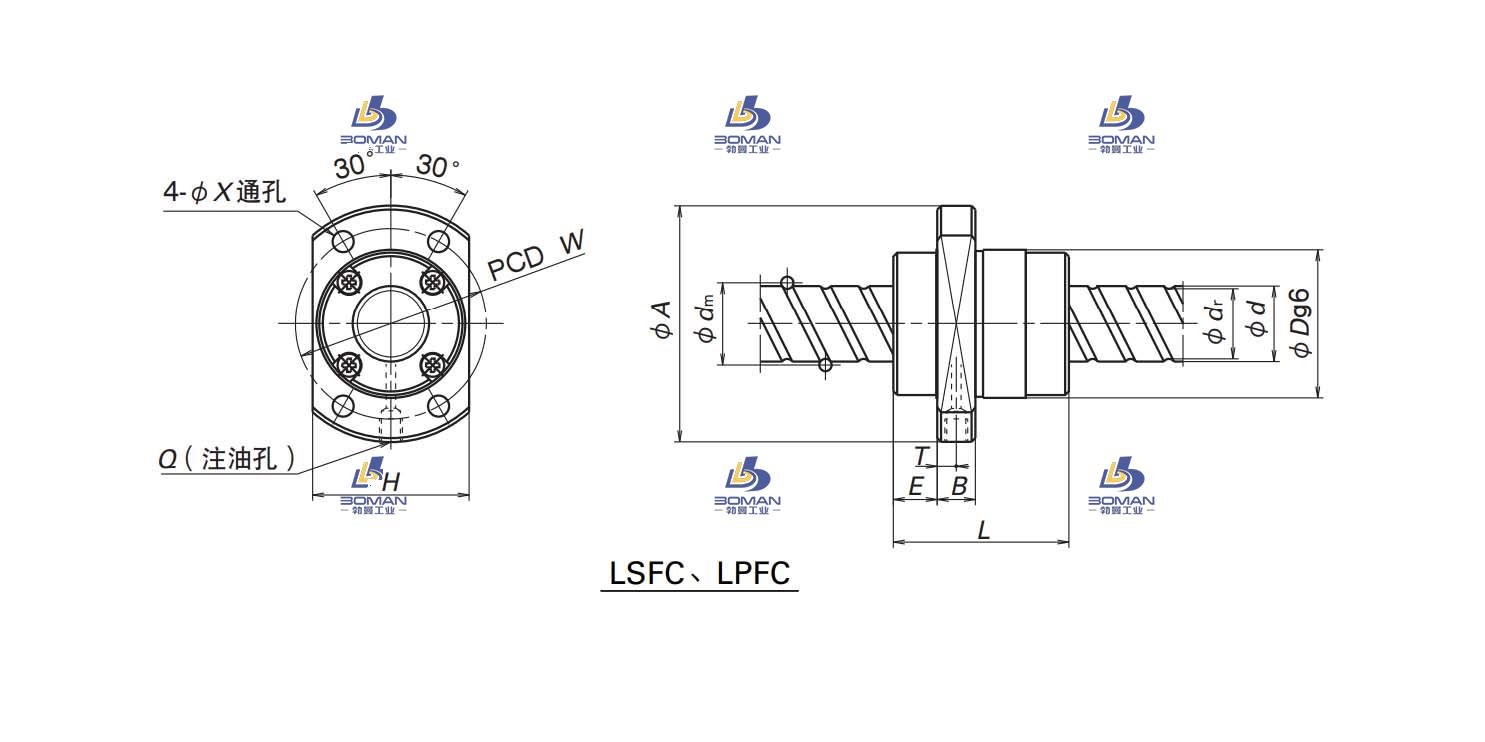

尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 50 |
|
| 螺母体外径 | 90 |
|
| 法兰直径 | 135 |
|
| 安装孔中心距 | PCD | 112 |
| 螺母长度 | L | 107 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 20 |
|
| 丝杠轴螺纹底径 | 44.1 |
|
| 钢球直径 | 7.938 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 52.25 |
|
| 螺栓孔尺寸 | 14 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 90800 |
| 额定静负载 | C0aN | 270000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 1688 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
LPFC5050-6-UPFC滚珠丝杠此型号部分数据来源于NSK W1201FA-5P-C5Z10 青海nsk滚珠丝杠现货
